    [article_content] => <div class="rightwrap collegeDetail">
	<h1 class="algorithmName">
		盒状图
	</h1>
	<div class="clearfix topcontent">
		<p>
			统计图是根据统计数字，用几何图形、事物形象和地图等绘制的各种图形，它有直观、形象、生动、具体的特点。统计图可以使复杂的统计数字简单化，便于理解和比较。
		</p>
		<p>
			统计图的主要特点是：形象具体、简明生动、通俗易懂、一目了然。
		</p>
		<p>
			主要用途有：表示现象间的对比关系；揭露总体结构；检查计划的执行情况；揭示现象间的依存关系，反映总体单位的分配情况；说明现象在空间上的分布情况。一般采用直角坐标系，横坐标用来表示事物的组别或自变量X，纵坐标常用来表示事物出现的次数或因变量Y。
		</p>
		<p>
			统计图有许多不同类型的表示方式，应用的领域也各不相同。一般用的较多的图主要包括：线性图、条状图、圆饼图、面积图、盒状图、直方图、排列图、散点图、控制图和关联图。
		</p>
	</div>
	<div class="lemma_catalog clearfix">
		<h2 class="block_title">
			目录
		</h2>
		<div class="lemma_list">
			<a href="#a_2">1、算法描述</a><a href="#a_6">2、相关应用</a><a href="#a_8">3、参考资料</a><a href="#a_11">4、实例</a><a href="#a_14">5、输入输出</a><a href="#a_17">6、相关条目</a><a href="#a_19">7、优缺点</a>
		</div>
	</div>
<a name="a_2"></a><a class="para_title"><span class="number">一</span>算法描述</a>
	<p>
		盒状图是描述数据分布的统计图形，可以表示数据的离群值和孤立点等信息。该图主要表示变量值的中位数、四分位数等统计量。
	</p>
	<p>
		盒状图中矩形框表示盒状图的主体，中间的黑色横线表示数据的中位数；矩形框的上下两边表示数据的四分位数，同时最外边的纵向线段叫做触须线，上边的线段表示数据的最大值，下边的线段表示数据的最小值。
	</p>
<a name="a_6"></a><a class="para_title"><span class="number">三</span>相关应用</a>
	<p>
		盒状图是为表示定量变量所常用的图形之一，其他几类图形有直方图、茎叶图、散点图，都属于质量管理方面等的统计工具，所以主要应用在质量工程管理方面。
	</p>
<a name="a_8"></a><a class="para_title"><span class="number">四</span>参考资料</a>
	<p>
		1 盒状图—百度百科
	</p>
	<p>
		2 马克威分析系统使用教程，http://www.tenly.com
	</p>
<a name="a_11"></a><a class="para_title"><span class="number">五</span>实例</a>
	<p>

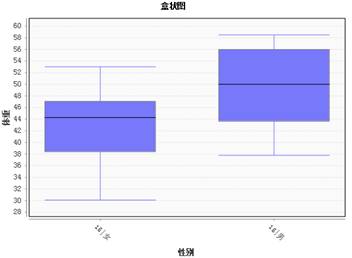

		盒状图的左边是由女生的体重数据所绘，右边是由男生的体重数据所绘。试分析，学生的体重分布是否合理？单位：kg
	</p>
<img src="/uploadfile/article/2016-12-8/image010.jpg" />
	<p>
		从盒状图可以看出，女生的平均体重数据为44，而男生的平均体重数据为50；女生的体重变化范围在30到53之间，男生的体重变化范围在38到58之间；同时盒状图的面积大小看出学生的体重分布是合理的。
	</p>
<a name="a_14"></a><a class="para_title"><span class="number">六</span>输入输出</a>
	<p>
		输入变量类型：数值型，如整型、浮点型、布尔型
	</p>
	<p>
		输出结果：输出符合用户要求的盒状图；盒状图显示了变量值的中位数、四分位数等统计量信息。
	</p>
<a name="a_17"></a><a class="para_title"><span class="number">七</span>相关条目</a>
	<p>
		统计图形、直方图、茎叶图
	</p>
<a name="a_19"></a><a class="para_title"><span class="number">八</span>优缺点</a>
	<p>
		优点：可以比较多个可比的数据集；同时可用来分离及观测离群点。
	</p>
	<p>
		缺点：对于大型数据集的挖掘，盒状图的有效表示和计算仍是一个具有挑战性的问题。
	</p>
</div>
